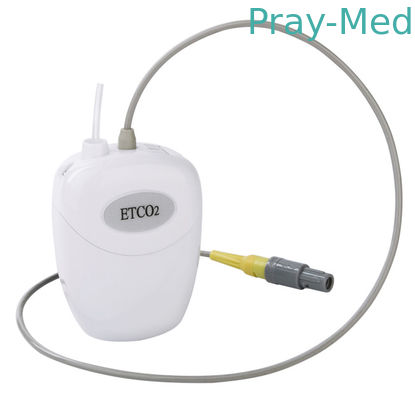

ETCO2 sensore Sidestream LH800

LH810 è un sensore sidestream pronto per l'uso esterno di CO2. Non occupa alcun spazio ospite e non si collega per ospitare appena con l'una spina del otto-perno. LH800 caratterizza la tecnologia di avanguardia per la misura di concentrazione istantanea di CO2, frequenza respiratoria, concentrazione fine-di marea di CO2, ha ispirato la concentrazione di CO2, il tempo di ispirazione ed il tempo di scadenza. È generalmente monitor usato del ricoverato e macchina anestetica. Con un minimo di frequenza di campionamento a 50mL/min, è ideale per uso sui pazienti adulti, pediatrici ed infantili; pazienti che subiscono sedazione procedurale; e monitoraggio a breve termine dei pazienti intubati.

Caratteristiche tecniche

• Tipo del trasduttore: Sensore Sidestream di CO2 LH800
• Tasso del campione: 50 ml/min, ±10mL/min.
• Principio di funzionamento: singola ottica Non dispersiva del fascio di infrarosso (NDIR), lunghezza d'onda doppia, nessun parti mobili
• Tempo di inizializzazione:

Ø Capnogram ha visualizzato in meno di 5 secondi

Specifiche complete di raggiungimento di Ø entro 10 minuti.

• Gamma di misura di CO2:

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

• Risoluzione di CO2:

Ø 0,1 Hg di millimetro Hg di 0 - 50 millimetri

Ø 0,25 Hg di millimetro Hg di 50 - 114 millimetri

• Accuratezza di CO2:

Ø 0 – 40 mmHg ±2 mmHg

Ø 40 – 114 mmHg ±5% di lettura

• Frequenza respiratoria:

Respiri delle gamme 2 - 120 di Ø al minuto (BPM)

Respiro di accuratezza ±1 di Ø

• Calibratura:

Nessuna calibratura sistematica dell'utente ha richiesto

• Compensazione:

Pressioni automatica del barometro 400 - 800 mmHg.

Compensazione selezionabile dall'utente N2O/dell'O2.

• Requisiti di tensione:

5,0 VCC ±5%

• Consumo di energia:

Tipico meno di 1,5 watt.

• Temperatura ed umidità:

Funzionamento: 0o a 40oC, RH di 90% - di 10, senza condensazione

Stoccaggio: -40o a 70oC, <90>

• Collegamento

Pin fuori:

1. VA 5.0V

2. Schermo dello schermo

3. Ritorno di DGND Digital

4. VSRC inutilizzato

5. Dati di serie di TxD da LH800

6. Dati di serie di RxD dall'ospite

7. Ritorno analogico di AGND

8. SINCRONIZZAZIONE inutilizzata

• Interfaccia di dati:

Ø RS232, bidirezionale, di baud rate 19200, N-8-1 standard.

Ø completamente - compatibile con il protocollo di comunicazione di Respironics LoFlo

• Emissione dei dati

Concentrazione in gas di CO2 (Hg) di millimetro, CO2 Fine-di marea, CO2 ispirata, frequenza respiratoria, barometrico automatico compensazione di pressione
