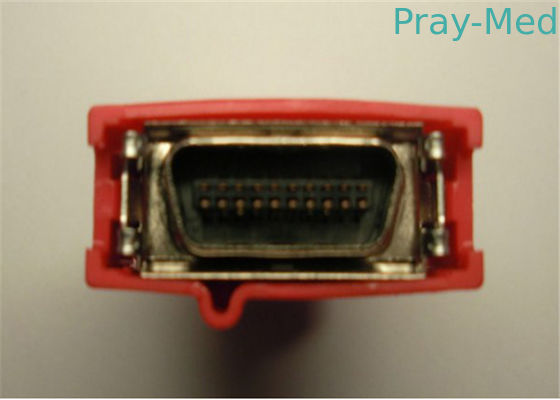

Connettore di Pin adatto 20 del radicale 7/rad 8 di del cavo durevole dell'adattatore Spo2

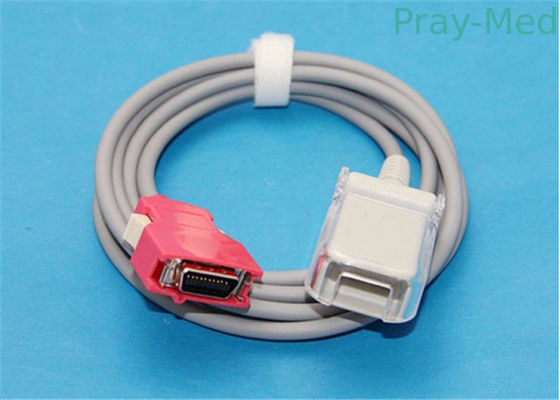

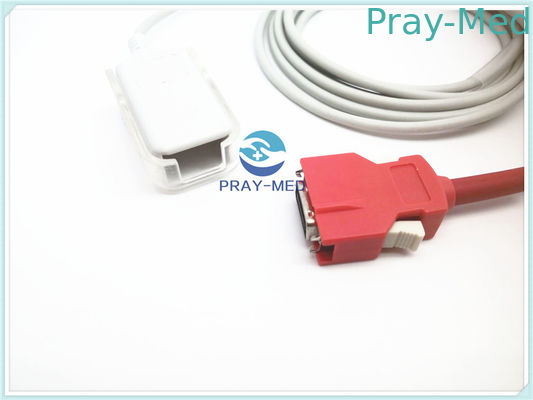

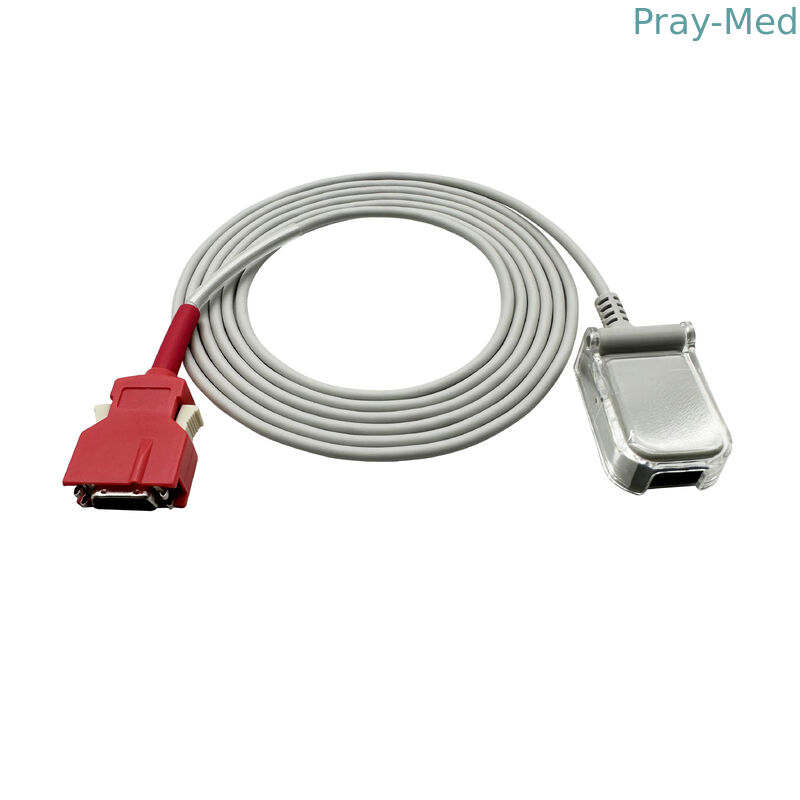

Cavo di prolunga per adattatore spo2 radical 7 / 8 pin con 20 pin per originale 2365 / 2055 / 2056/ 2057

Cavo adattatore originale rosso LNCS a 20 pin LNC-01 (2365), LNC-04 (2055), LNC-10 (2056), LNC-14 (2057) per l'uso con sensori LNCS. Questo cavo adattatore è da utilizzare esclusivamente con i monitor Radical-7, Rad-87, Rad-57 e Pronto-7. Per tutti gli altri monitor con tecnologia, è possibile utilizzare il Cavo adattatore SpO2 1814.

• 2365 LNC-01 (1 piede)
• 2055 LNC-04 (4 piedi)
• 2056 LNC-10 (10 piedi)
• 2057 LNC-14 (14 piedi)

• Physio Control:
  • 11996-000323 (4 piedi)
  • 11996-000324 (10 piedi)
  • 11996-000325 (14 piedi)

Parametri Tecnici Principali : 1) Lunghezza d'onda della luce emessa: 660±5nm, Lunghezza d'onda della luce assorbita: 905±5nm

2) Intervallo di test SpO2: 70%-100%;

Precisione della misurazione SpO2:

±1% in 90%~100%, ±2% in 80%~89%, ±3% in 70%~79%.

3) Intervallo della frequenza cardiaca: 30 bpm~245 bpm

Precisione della misurazione della frequenza cardiaca:

±1 bpm per 30 bpm~59 bpm, ±2 bpm per 60 bpm~149 bpm, ±3 bpm per 150 bpm~245 bpm

Requisiti dell'ambiente di lavoro: Temperatura: 5℃~40℃; Umidità relativa: ≤80%; Pressione atmosferica: 700 hPa~1060 hPa

Uso previsto: Il sensore TJ SpO2 è adatto per pazienti adulti (peso >40 kg), pazienti pediatrici (peso: 10-40 kg) per effettuare un controllo spot o una misurazione continua non invasiva della saturazione di ossigeno arterioso e della frequenza cardiaca.

Flusso di processo

1. Taglio del filo -- 2. Spelatura della guaina -- 3. Torsione dello schermo -- 4. Crimpatura della manica -- 5. Saldatura a stagno -- 6. Pressatura dell'estremità -- 7. Inserimento del guscio di plastica -- 8. Test elettrico -- 9. Formatura dello stampo interno -- 10. Formatura dello stampo esterno -- 11. Ispezione visiva -- 12. Test elettrico -- 13. Filettatura dell'estremità della rete -- 14. Spelatura della guaina -- 15. Torsione dello schermo -- 16. Saldatura a stagno -- 17. Saldatura dei chip -- 18. Dispensazione della colla -- 19. Assemblaggio -- 20. Test finale -- 21. Imballaggio
